Инструмент для разметки труб, отводов — самодельный
Хочу поделиться с вами простым инструментом для разметки труб, который позволяет быстро и точно отметить сварочный отвод под любым углом.
Сегодня подобных инструментов нет в продаже, хотя раньше специалисты активно использовали такие приспособления.
Поскольку в продаже их не найти, я решил сделать инструмент для разметки труб самостоятельно и распечатал его на 3D-принтере.

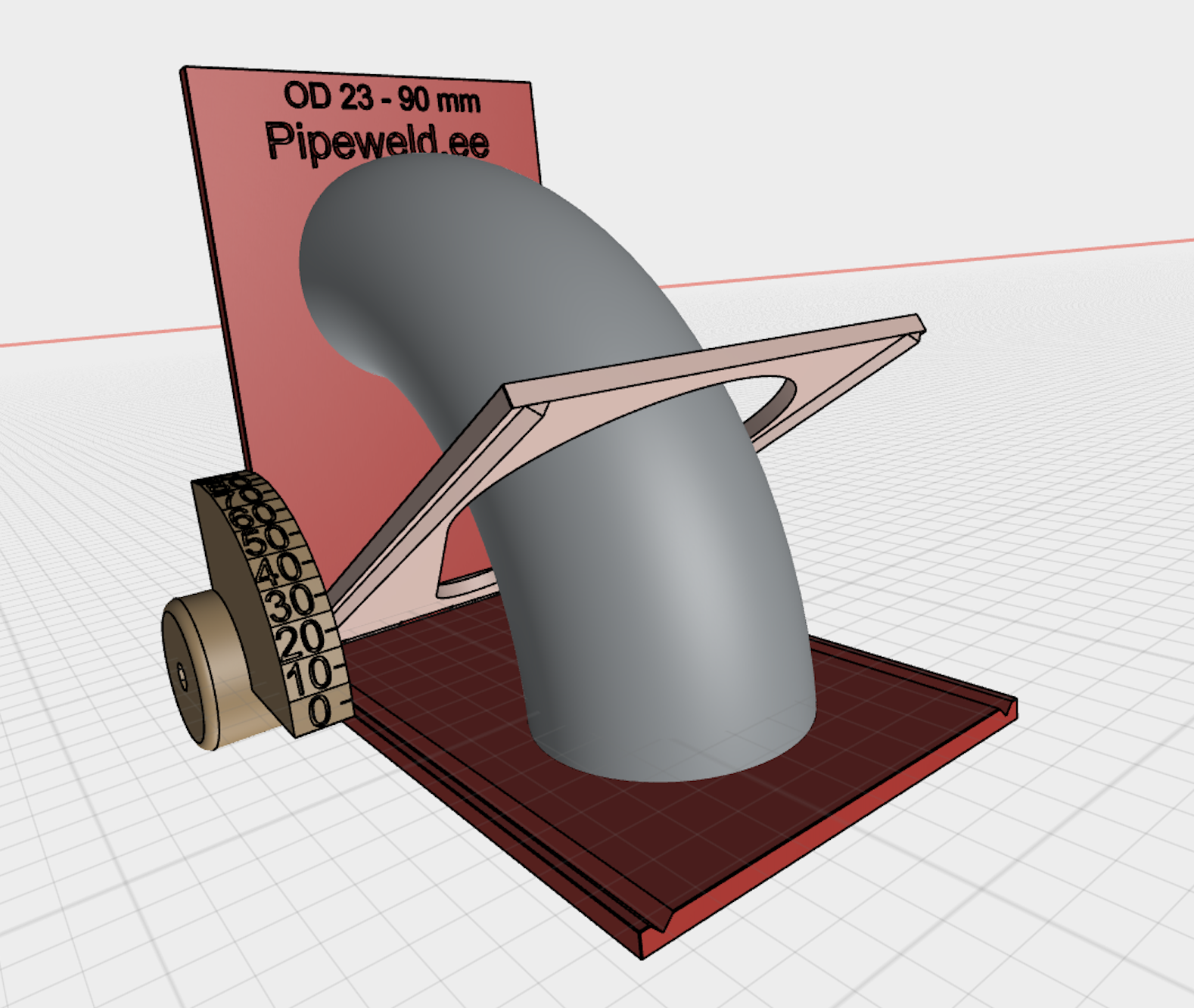

3D-модель инструмента для разметки отводов
Для 3D-печати рекомендую использовать заполнение на 40–60%, чтобы инструмент был прочным и обеспечивал высокую точность.
Кроме того, вы можете изготовить инструмент из металла на фрезерном станке, используя ту же 3D-модель.
Скачать модель можно здесь 👉 для отводов диаметром от 33 до 88 мм.
[purchase_link id=»7881″ style=»button» color=»inherit» text=»Скачать»]
Также модель можно масштабировать для труб диаметром от 100 до 250 мм.
Если в будущем мне понадобится инструмент для более крупных труб, я добавлю новую модель. Пока доступна только эта.
Что понадобится для сборки
- 3D-принтер для печати деталей или фрезерный станок для металлических элементов (учтите, что точность может снизиться).
- Две гайки M4 и резьбовая штанга длиной 129 мм.
Как разметить трубы вручную

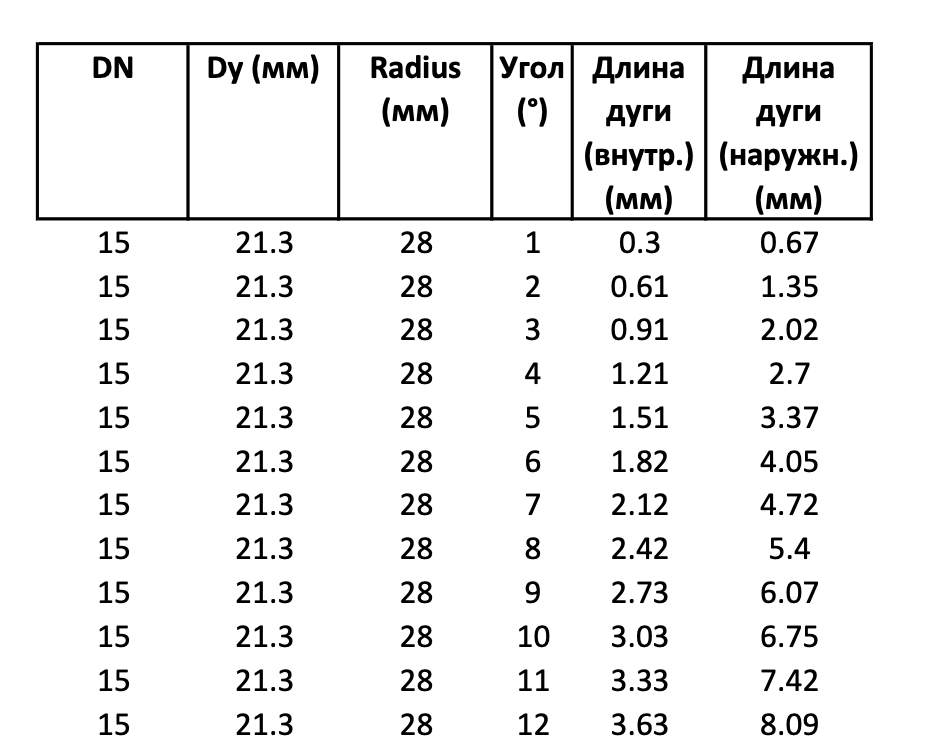

Чтобы рассчитать нужный угол для разметки трубы, можно воспользоваться готовой таблицей. В ней указаны отрезки, которые нужно отмерить от края трубы по внутреннему и наружному радиусам.
После нанесения рисок соедините их с помощью верёвки толщиной 1,5–3 мм, чтобы провести ровную линию.
[purchase_link id=»7896″ style=»button» color=»white» text=»Скачать таблицу»]
Кроме того, можно скачать приложения на телефон, которые помогут рассчитать нужные отрезки для разметки труб.
